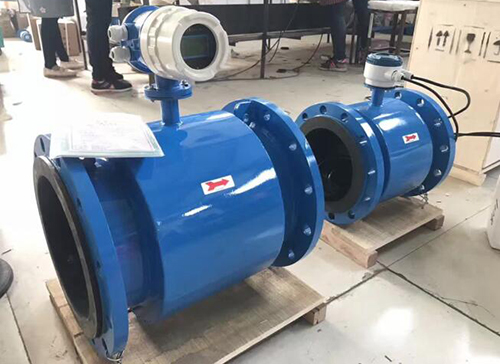

大口徑電磁流量計產品種類及適用范圍

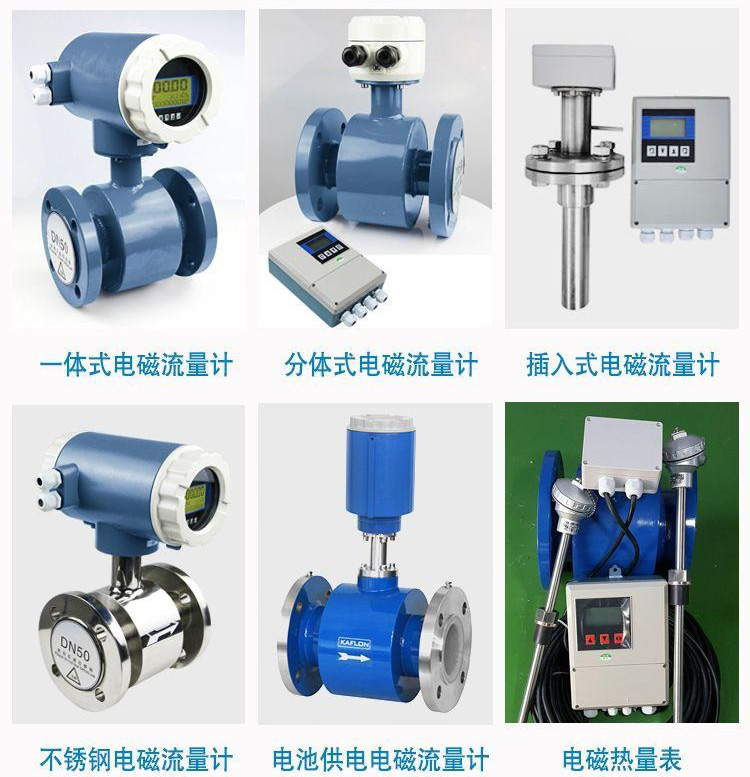

電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。

電磁流量計是基于法拉*電磁感應定律原理的流量儀表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。

大口徑電磁流量計的優點
主要體現在以下幾個方面：
⑴壓力損失相對較小。電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件，當流體通過流量計時不會引起任何附加的壓力損失，流量計的阻力僅是同一長度管道的沿程阻力，是流量計中運行能耗*低的流量儀表之一。
⑵可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆?；蚶w維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等；電磁流量計易于選擇與流體接觸件的材料品種，可應用于腐蝕性流體。
⑶電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率（只要在該儀表的要求的臨界值以上）變化明顯的影響，因此，電磁流量計經水標定后，可以用來測量其它導電性液體的流量。
⑷量程范圍寬。量程比通常為20：1～100：1，甚至更大。此外電磁流量計的輸出只與被測介質的平均流速成正比，而與軸對稱分布下的流動狀態（層流或紊流）無關。
⑸口徑范圍寬，從幾個毫米一直到幾米。
⑹電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。

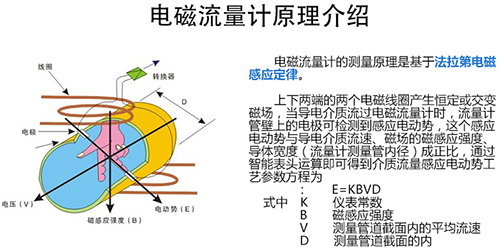

大口徑電磁流量計測量原理
1）概述
依據：
據法拉*電磁感應定律，測量管道內的流動的導電液體（等效于許多連續的導電薄圓盤）做垂直于磁場的運動，產生感應電動勢，電勢大小與流量相關。
磁場：
恒定磁場：適于測量時不易產生*化現象的非電解液；
交變磁場：工業用的大部分形式（可減小*化現象）。
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端即產生感生電勢E，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的長度L及導體的運動速度u成正比，如果B，L，u三者互相垂直，則E = BLu
2）測量模型
感應電勢的方向由右手定則確定，大小由下式?jīng)Q定：

大口徑電磁流量計產品特點

1.獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。

2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。

3.適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。

4.安裝要求低，直管段要求低（前 5D 后 2D）。

5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。

6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

大口徑電磁流量計執行標準及技術參數

1 產品執行標準

產品性能符合電磁流量計行業標準 JB/T9248-2008 及 JJG1033-2007 要求。

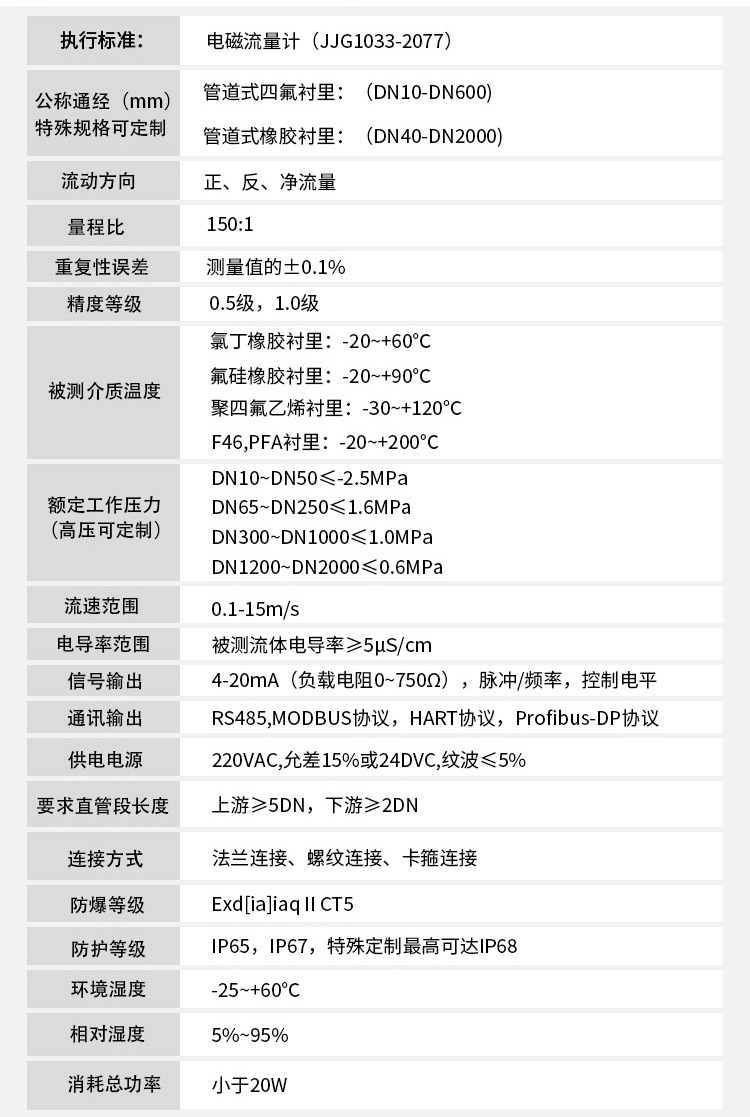

2 主要技術指標

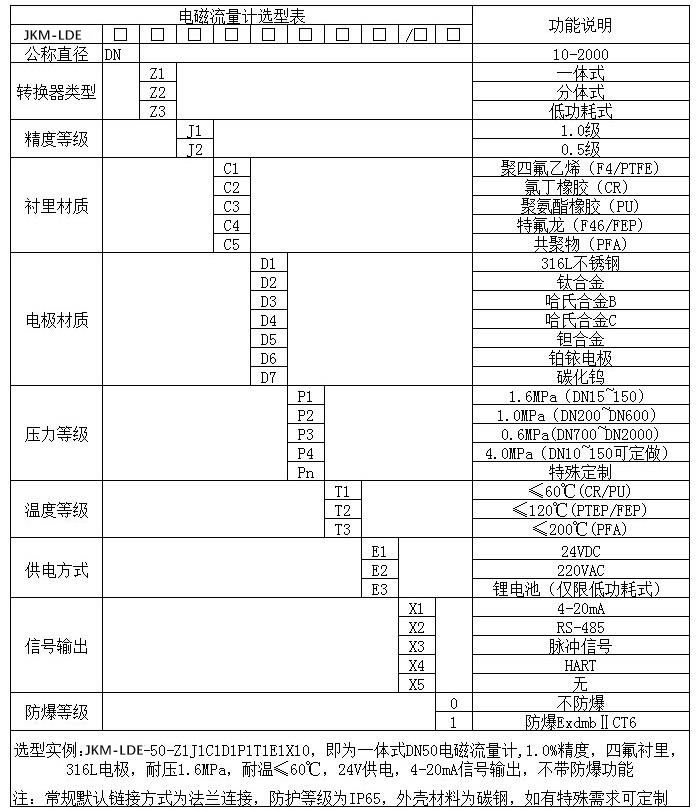

大口徑電磁流量計儀表選型

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

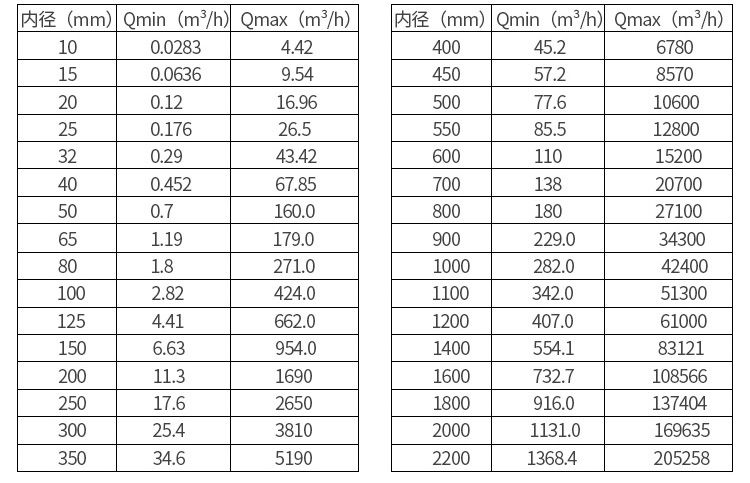

大口徑電磁流量計公稱通徑與流量范圍

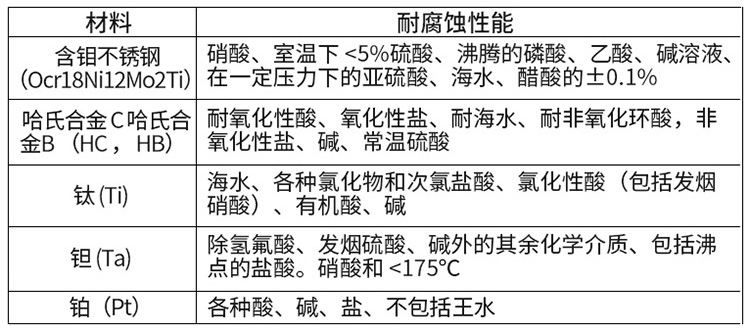

大口徑電磁流量計電*材料的選擇

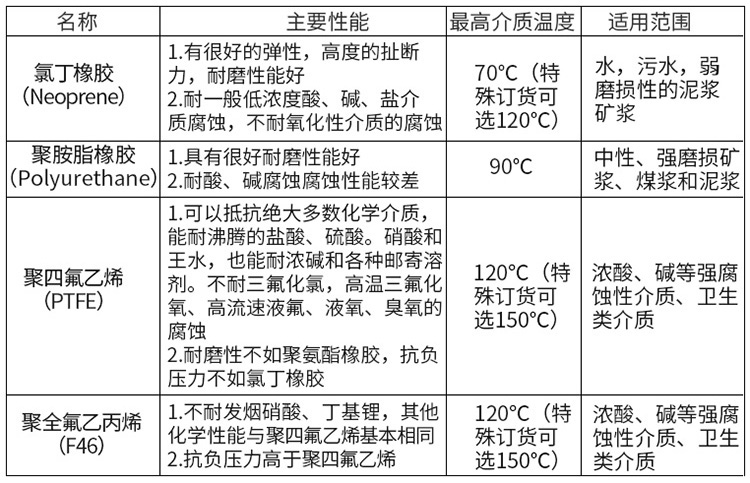

大口徑電磁流量計襯里材料的選擇

大口徑電磁流量計選用及安裝要求
被測流體必須是導電液體。不能測氣體、蒸汽、石油制品、甘油、酒精及純凈水等；
量程的選擇：常用流量*好超過滿量程的50％。常用流速為2～4m/s*合適；
壓力的選擇：使用壓力必須低于電磁流量計額定工作壓力，一般不超過16×105Pa；
溫度的選擇。被測介質溫度不能超過村里材料的容許使用溫度，一般≤200°C。

大口徑電磁流量計安裝注意事項
推薦垂直安裝，且被測流體是自下而上流動。也可水平安裝，但要使兩電*在同一水平面上，要保證測量導管都充滿液體。
流量計的外殼、屏蔽線、測量導管都要接地。要求單獨設置接地點，不要連接在電機或上、下管道上。（因信號較弱，滿量程時只有幾毫伏，且流量很小時，只有幾微伏，外界稍有干擾就會影響測量精度。）
安裝地點要遠離一切磁源。（如大功率電機、變壓器等）
流量計前必須有10D左右的直管段，以消除各種局部阻力對流線分布對稱性的影響。

使用電磁流量計時要注意
⑴不能用來測量氣體、蒸汽以及含有大量氣體的液體。
⑵不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質。
⑶普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。

大口徑電磁流量計正確選擇安裝位置

正確地選擇安裝位置和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。選擇安裝位置時應注意以下問題：

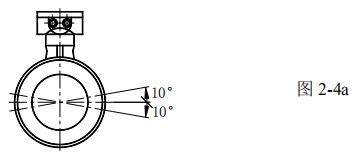

1.測量電*的軸線必須近似于水平方向（與水平線夾角一般為 10°以內）

2.測量管道內必須完全充滿液體。

3.流量計的前方*少要有 5×D（D 為流量計內徑）長度的直管段，后方*少要有 2×D（D為流量計內徑）長度的直管段。

4.流體的流動方向和流量計的箭頭方向一致。

5.管道內要有真空會損壞流量計的內襯，需特別注意。

6.在流量計附近應無強電磁場，儀表安裝場所的磁場強度應小于 400A/m（避免安裝在大型電機或變壓器等設備附近）。

7.若測量管道有振動，在流量計的兩邊應有固定的支座。

8.測量不同介質的混合液時，混合點與流量計之間的距離*少要有 30×D（D 為流量計內徑）。

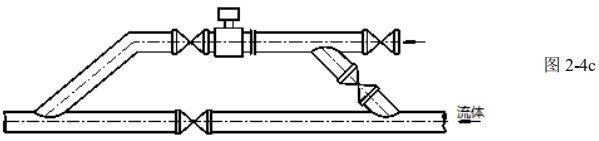

9.為方便今后流量計的清洗和維護，應安裝旁通管道。

10.安裝聚四氟乙烯內襯的流量計時，連接兩法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，*好用力矩扳手。

11.儀表應避免強烈振動和過大的溫度變化，同時要防止腐蝕性液體的滴漏對儀表造成損害。

12.如果安裝地點易受陽光曝曬，應當增加遮蔽設施。

13.安裝傳感器時，應保證測量管與工藝管道同軸。對 50mm 及以下公稱通徑的傳感器，其軸線偏離不超過 2mm。DN65～DN150 其軸線偏離不超過 3mm，≥DN200 其軸線偏離不超過 4mm。

14.法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。

15.緊固儀表螺栓、螺母，其螺紋應完整無損，潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。

16.在傳感器鄰近管道進行焊接或火焰切割時，要采用隔離措施，防止襯里受熱，且必須確認儀表未通電運行，防止損壞儀表。

大口徑電磁流量計安裝方式

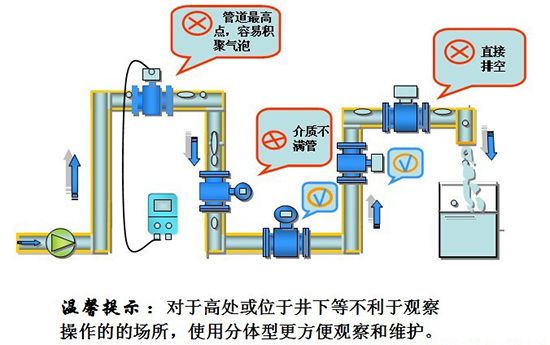

應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處。

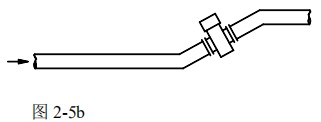

應安裝在管道的上升處。

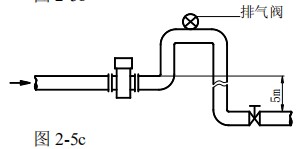

在開口排放的管道安裝，應安裝在管道較低處。若管道落差超過 5m，在傳感器的下游安裝排氣閥且傳感器的下游應有一定的背壓。

應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游。

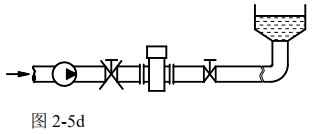

傳感器絕對不能安裝在泵的進口處，應安裝在泵的出口處。

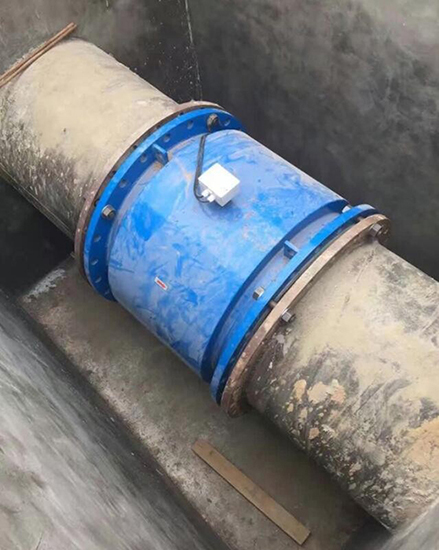

在測量井內安裝流量計的方式：1.入口 2.溢流管 3. 清洗孔 4.入口柵 5. 短管 6.流量計 7.出口 8.排放閥
